Descriere
Multi tester universal cu autodetectarea / identificarea tipului de componenta si afisaj pe display LCD iluminat LED. Dispozitivul poate identifica si afisa parametrii urmatoarelor tipuri de piese: condensatori (ESR-metru si capacimetru), diode, inductante / bobine, tranzistori (betametru hFE) si rezistente. Testerul permite detectarea tipului de element inseriat, detectarea polaritatii la diode si tranzistoare, tester de masurare a tranzistoarelor bipolare pnp / npn simultan cu identificarea pinilor. Pentru a incepe testul introduceti terminalele componentei in conectorul ZIF si apasati butonul test. In cazul masurarii condensatoarelor de capacitate mare timpul de testare poate fi prelungit pana la 1 minut. Acest multitester este realizat avand la baza microcontrolerul Mega328P
*Pentru a evita distrugerea interfetei testerului descărcați condensatorii inainte de masurare !!!
Aparatul se livreaza fara carcasa aceasta putand fi construita dupa gustul si imaginatia fiecarui utilizator.
Date tehnice:
Afisaj: LCD de 2,4" 55mm x 30mm.
Soclu ZIF14 pentru introducerea componentelor in circuitul testerului.
Sursa de alimentare: baterie de 9V
Viteza medie de testare: 2 ÷10 secunde
Dimensiunile dispozitivului: 72mm x 60mm x 14mm
Greutate: 128g fara baterii
Functie de economisire a energiei - oprire automată după aproximativ 10 secunde
Domenii de masurare:

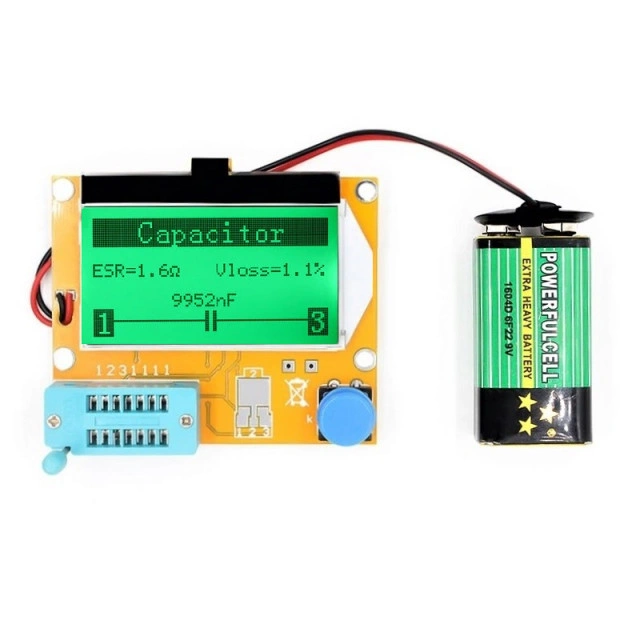

Masurarea capacitatii condensatorilor: 30pF ÷ 100mF (rezolutie 1pF)
100000uF (micro farad) = 100mF (mili farad)
Masurarea ESR pentru capacitati de peste 2uF
Masurarea inductantelor: 0,01mH - 20H
Masurarea rezistentelor: 0,5 Ohm - 50 MOhm (rezolutie 0,1 Ohm)

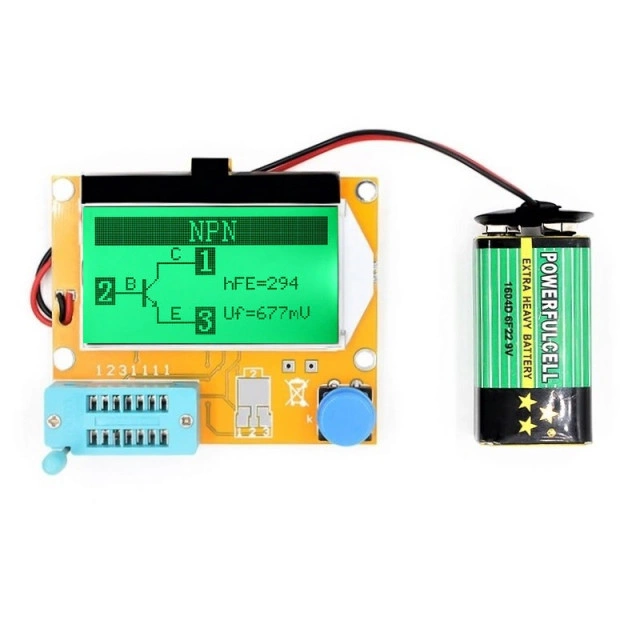

Masurarea factorului de amplificare beta / β hFE H21e

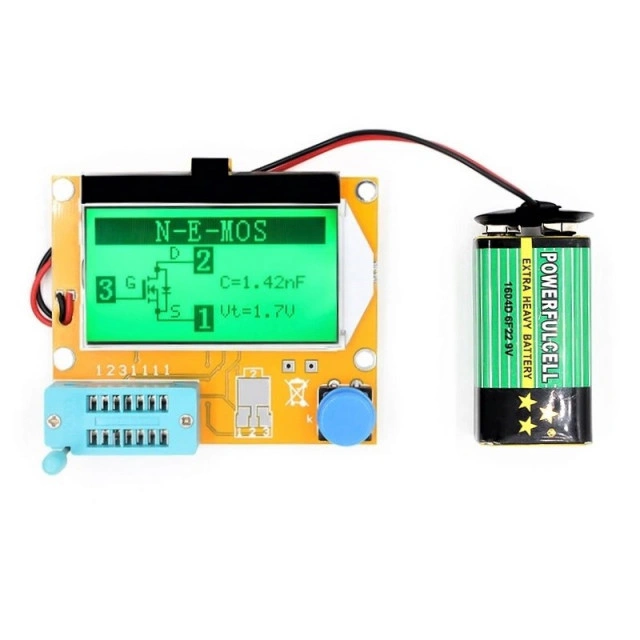

Masurarea parametrilor tranzistorilor Bipolari si MosFet
Masurarea triacelor / tiristoarelor
Masurarea diodelor inclusiv LED si diode UF pana la 4,5V
Cross Reference: Atmega328P M328 LCR-T4. Multitester cu auto-detectie / autodetectie componenta cu afisaj display / panel LCD iluminare LED backlight
